دو گروه مهندسان مشاور ایرانی، در بخش حرفهای، و یک گروه دانشجویی ایرانی در بخش دانشجویی مسابقه بینالمللی «طراحی اقامتگاه شایسته حجاج در مکه معظم» موفق به کسب رتبههای بالا شدند.
فراخوان این مسابقه بینالمللی در سال ۱۹۹۷ صورت گرفت و مجموعه طرحهای شرکتکنندگان با دو بار تمدید مهلت تا ۳۰ دسامبر ۱۹۹۸ به برگذارکنندگان مسابقه تحویل و رأی نهایی هیئت داوران در سپتامبر ۱۹۹۹ اعلام شد. بیش از ۱۶۰ شرکتکننده از حدود چهل کشور جهان در این مسابقه ثبت نام کردند اما قضاوت هیئت داوران نسبت به ۴۴ اثر ارسالی در بخش حرفهای و ۱۴ اثر ارسالی در بخش دانشجویی انجام پذیرفت.
هیئت بینالمللی داوران از میان طرحهای رسیده از کشورهای مختلف در بخش حرفهای ۴ طرح را به عنوان طرحهای برگزیده معرفی کرد که ۲ طرح به معماران ایرانی تعلق داشت و در بخش دانشجویی ۵ طرح را برگزیدند که یک طرح از آنها متعلق به شرکتکنندگان ایرانی است. جایزه سوم مسابقه در بخش حرفهای به مهندسان مشاور اثر تعلق یافت و طرح مهندس شهوند یوسفیزاده (مهندسان مشاور آرشیکام) مورد تقدیر ویژه هیئت داوران قرار گرفت. همچنین جایزه دوم در بخش دانشجویی، به طرح آقای مقصود ابراهیمزاده از دانشگاه آزاد اسلامی، واحد تبریز تعلق گرفت.
کسب این موفقیت حرفهای را به معماران ایرانی و جامعه مهندسی کشور تبریک میگوییم و پس از طرح مقدمهای در مورد برنامه و ضوابط مسابقه، به معرفی طرحهای برگزیده شرکتکنندگان ایرانی میپردازیم.
برنامه مسابقه
مسابقه بینالمللی طراحی اقامتگاه شایسته حجاج در مکه معظمه، با هدف تامین فضای سکونت موقت یکصدهزار زائر و تسهیلات جنبی مربوط به آنها برگذار شد. زمین پروژه بالغ بر ۲۰۰،۰۰۰ مترمربع و شامل بخشهای متعدد سکونتی در چند تیپ اصلی، تجاری، مذهبی، خدماتی، ارتباطی، و… است. سازماندهی عملکردهای پیچیده اسکان، ارائه خدمات، تردد و اجرای مناسک یکصد هزار زائر طی مدت زمان کوتاه برگذاری مراسم حج مضمون اصلی این پروژه است.
واحدهای اصلی اقامتی خواسته شده در برنامه مسابقه عبارت بودهاند از:
- اتاقهای سه تا چهار تختی به صورت واحدهای جدا از هم با سرویس مخصوص به خود، با امکان پذیرایی از ۱۵ الی ۲۰ نفر در هر واحد و با پیشبینی حداکثر ۴ مترمربع برای هر نفر.

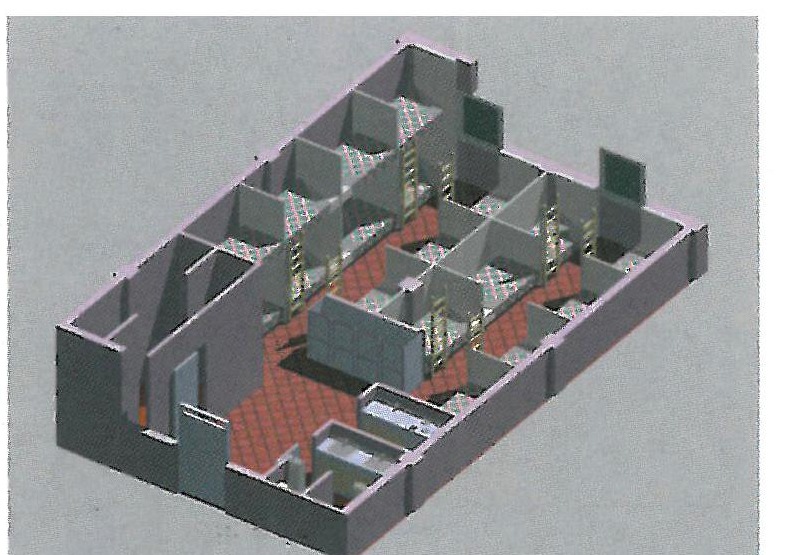

- واحدهای اقامتی بزرگ (Ward Type) برای ۲۰ الی ۳۰ نفر با سرویسهای مخصوص به خود، برای استفادههای متنوع و چند منظوره، و با پیشبینی حداکثر ۴ مترمربع برای هر نفر.
علاوه بر فضاهای اقامتی، مجموعه کاملی از فضاهای جنبی تکمیلی و خدماتی، دیگر فضاهای خواسته شده در برنامه را تشکیل میدادند. برخی از این فضاها عبارت بودند از: مسجد اصلی مجموعه و نمازخانه، مرکز تجاری، بخشهای مدیریت و انتظامات و دفاتر پذیرش توریست، بخشهای پزشکی و درمانی و داروخانه، رستوران، کافه تریا، و آشپزخانههای مورد نیاز، صرافی، سوپر مارکت، و دیگر واحدهای خدماتی، سرسراهای ورودی، سالنهای انتظار، فضاهای ارتباطی، و غیره.
همچنین امکانات لازم برای کارمندان اداری، تعمیر و نگهداری، پلیس، محافظان، دربانان، کارکنان آشپزخانه، و امکانات لازم در هر طبقه برای شستشو، تهیه غذا، رختشویی، کمکهای اولیه، راهنماییهای مذهبی، پست، و تلفن، از دیگر تسهیلات خواسته شده در برنامه بود.
و سرانجام پیشبینی سرویسهای مازاد برای مجموعه اقامتی، از قبیل تاسیسات آسانسورها، سیستم تهویه مطبوع مرکزی، سیستم اعلام خطر، سیستم مقابله با حریق، آب گرمکن با استفاده از انرژی خورشیدی، آبگرمکنهای برقی در آشپزخانه، اتاقهای برق، ژنراتورهای اضطراری، اتاق پمپ، تانکها و منابع آب، واحد آبدرمانی، شبکه تلفن مرکزی، سیستم آدرسدهی عمومی، شوت زباله در طبقات، انبارهای زباله، و پارکینگهای اتوبوس و اتومبیل در زیرزمین و در بیرون از ساختمان از دیگر ملزومات برنامه بودهاند.
مجموعه عملکردهای خواسته شده در مسابقه، علاوه بر طراحی معماری در حدود موردنظر، میبایست در طرح جامعی جانمایی میشدند. این طرح جامع به ویژه باید محل مسجد اصلی، پارک، برج، ایستگاههای وسایل حمل و نقل عمومی، محل تأسیسات مرکزی، پارکینگ، فضاهای باز، تأسیسات زیربنایی، و واحدهای تجاری در طبقه همکف را معین میکرد و آبنماها، میادین، رستورانها، چایخانهها، محلهای استراحت، و فضاهای مشخص شهری را که معرف مسیرهای اصلی تردد باشند و دسترسی راحتی را برای بخشهای تجاری تأمین نمایند، و همچنین دروازه ورودی مناسبی را به عنوان بنایی یادمانی برای شهر مکه، به نمایش میگذاشت.
مرکز تجاری خواسته شده در برنامه، با هدف بهرهبرداری عمومی در سطح شهر مورد نظر بوده و سهولت دسترسی، انعطاف و تنوع طراحی، ارتباط داخلی اجزاء با یکدیگر، و مسائل ایمنی، تخلیه، اطفاء حریق، و نورپردازی آن، حائز اهمیت شمرده شدند.
مسجد اصلی مجموعه با طرحی مفهوم پردازانه (Conceptual) برای استفاده اقامت کنندگان، خریداران، و کارکنان مجموعه، شامل سالن نمازخانه مردانه و زنانه، کتابخانه، مدرسه قرآن، مسکن امام و موذن، و فضاهای جنبی، مورد نظر بوده است.
توجه دقیق به حرکت اتوبوسها و وسایل نقلیه، تعیین محل و کیفیت دسترسی پایانههای شهری عمومی، طراحی کلی و جانمایی پایانه، مسافربری عمومی برای اقامت کنندگان، و تأمین پارکینگهای مورد نیاز در زیرزمین ساختمانها و همچنین در فضای باز مجموعه، از مهمترین تأکیدات برنامه بوده و پیشبینی پارکی در گوشه شمال غربی پروژه، از جمله توصیههای آن به شمار میرود.
برنامه همچنین طراحی برجی به ارتفاع ۸ متر حاوی یک تانک بزرگ آب، رستورانی در بخش فوقانی و یک آنتن ارتباطی در بالاترین بخش را در نظر داشته است.
جوایز مسابقه
جوایز مسابقه به این شرح اعلام گردید: برنده اول در بخش حرفهای ۵۰،۰۰۰ دلار، برنده دوم در بخش حرفهای ۳۰،۰۰۰ دلار، برنده سوم در بخش حرفهای ۲۰،۰۰۰ دلار، برنده اول در بخش دانشجویی ۴،۰۰۰ دلار، برنده دوم در بخش دانشجویی ۲،۵۰۰ دلار، برنده سوم در بخش دانشجویی ۱،۵۰۰ دلار و پنج جایزه ۵۰۰ دلاری برای پنج طرح دیگر.
برخی از نکات مورد تاکید هیئت داوری
برخی از نکاتی که برای ایجاد یک چهارچوب در ارزیابی طرحها مورد نظر هیئت داوران قرار گرفت به شرح زیر بود:
- تهیه فضای اقامت برای بیش از ۱۰۰۰۰۰ زائر در مدت کوتاه مراسم حج تمتع، متفاوت با طرحهای معمول است. در طول حج، این مکان برای مدت کوتاهی مورد استفاده زائران قرار میگیرد در مواقع دیگر، این فضا باید برای توقفهای کوتاه مدت و بلند مدت گروههای مختلف و کسانی که برای حج عمره به مکه میآیند یا برای مدتی در این شهر مقدس اقامت میگزینند مورد استفاده قرار گیرد.
- تأمین نیازهای زائران مختلف به یک طرح قابل انعطاف نیاز دارد که بتواند در زمان حج و مواقع دیگر سال مورد استفاده قرار گیرد.
- وضوح نظام حرکتی (سیرکولاسیون) پروژه در کل مجموعه و بخشهای مسکونی و دسترسی راحت و سریع زائرین محل اقامت خود به وسایل نقلیه برای انتقال به اماکن مقدس اهمیت خاص دارد.
- ازدحام در طول مراسم حج غیر قابل اجتناب است و طراحی فضاهای مناسب برای خلوت گزیدن و تنهایی ضروری است.
- امکان تهویه فضاها به طور طبیعی و استفاده مناسب از نور خورشید، کنترل آن و صرفه جویی در مصرف انرژی، دقت خاص به فضاهای بیرونی طرح، امکان آبیاری کارآمد فضاهای سبز و تاب تحمل حجم عظیم آمد و شد زوار در اوج ازدحام از نکات دیگر مورد توجه بود.

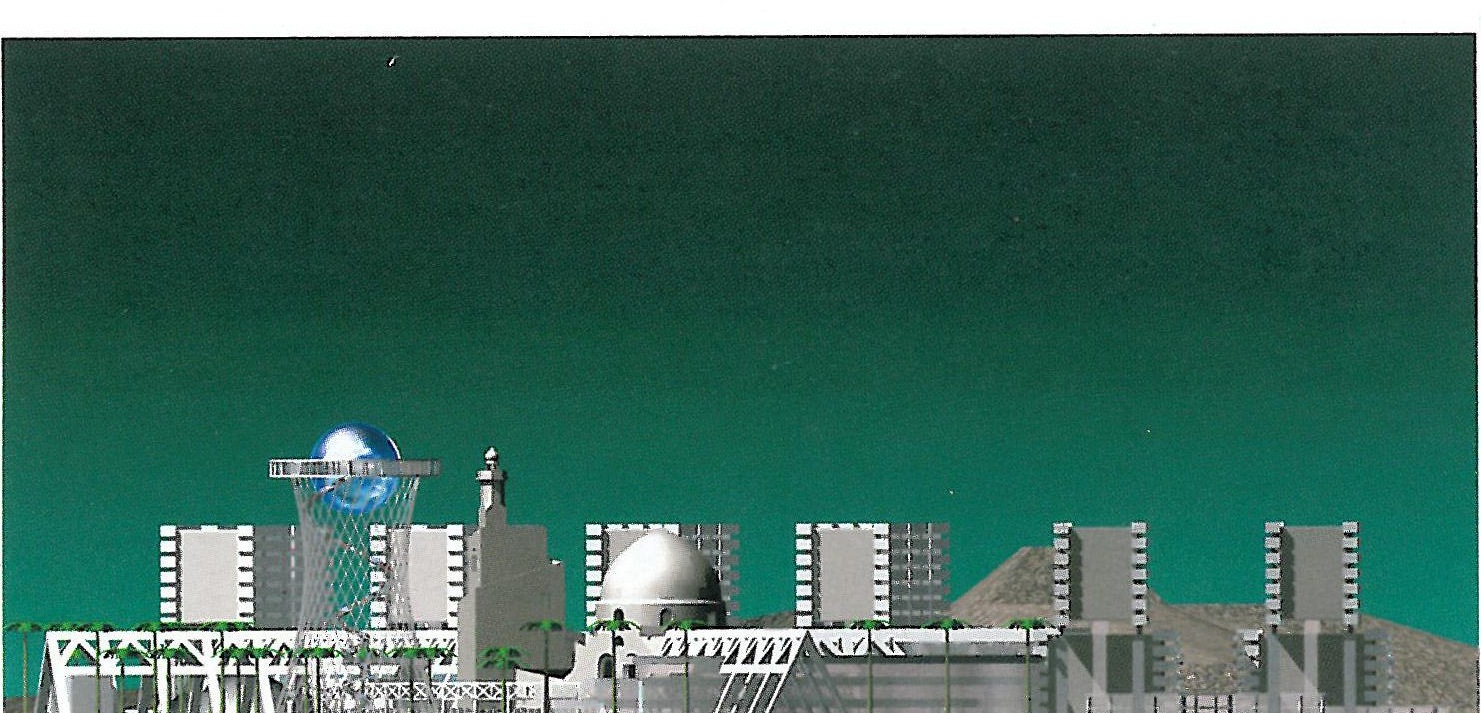

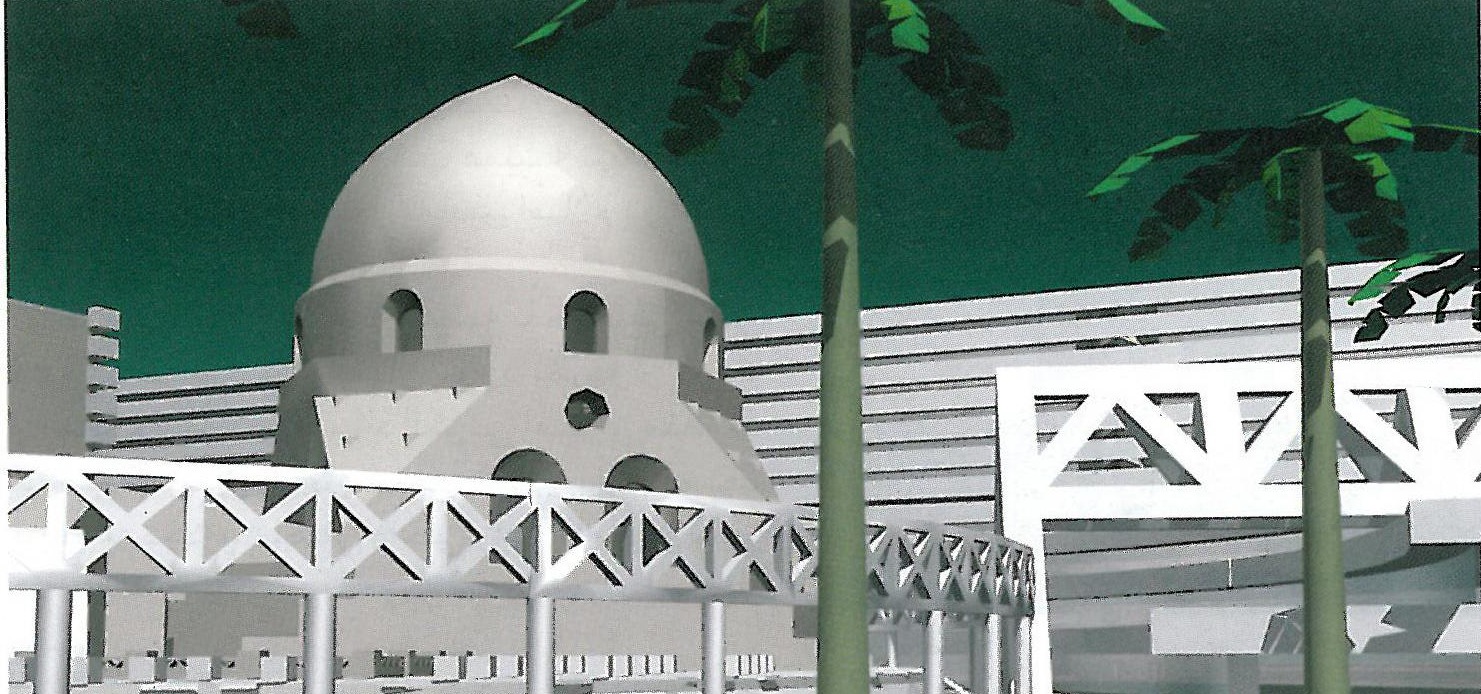

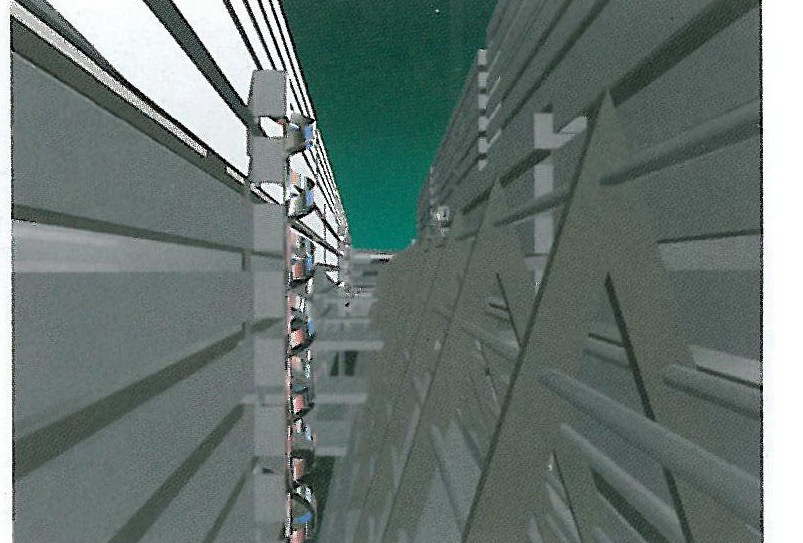

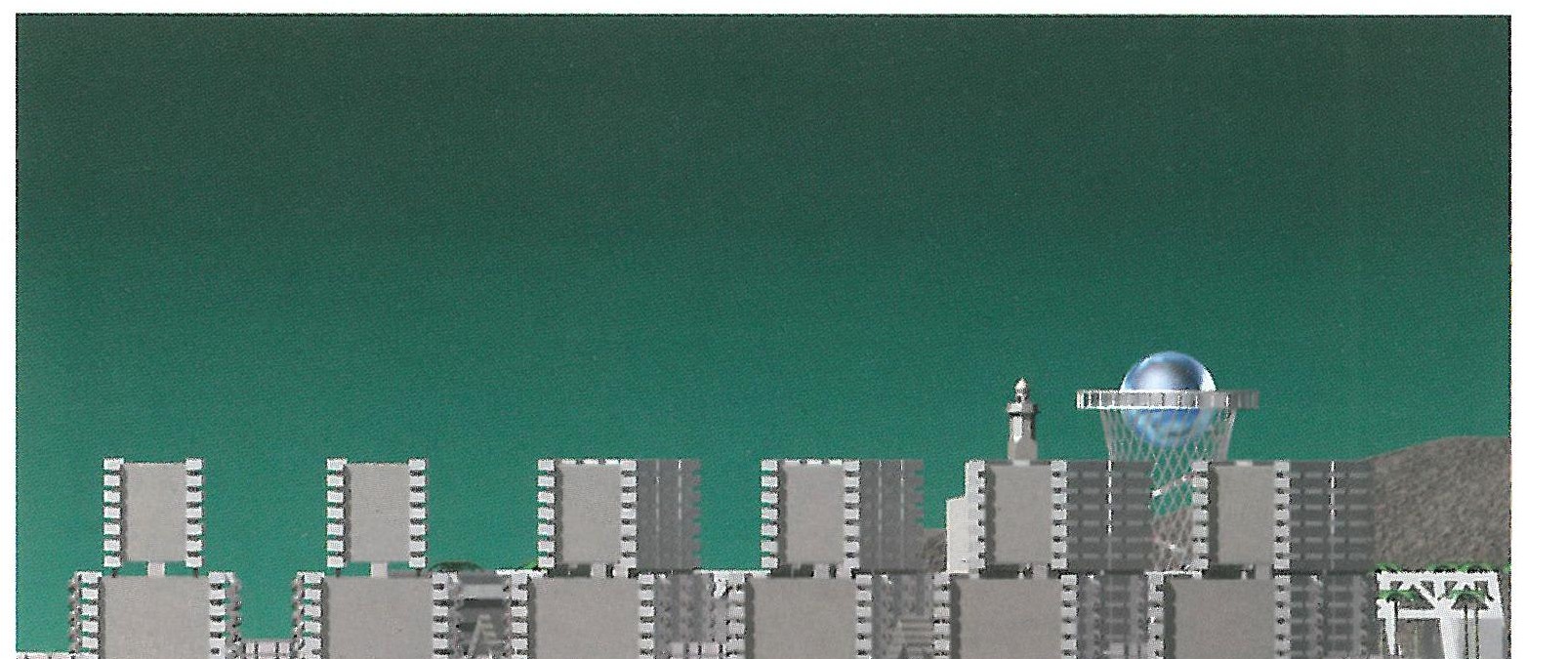

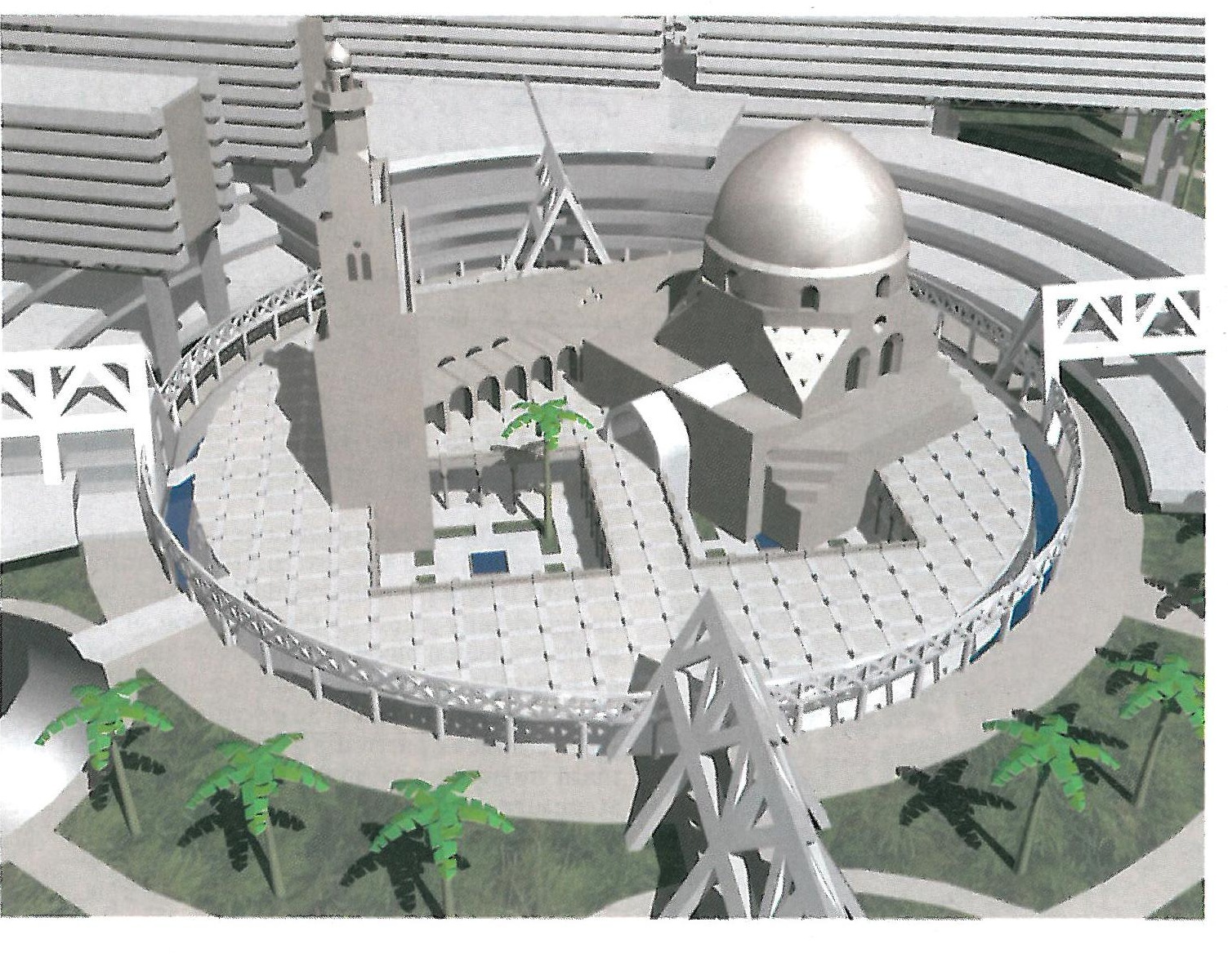

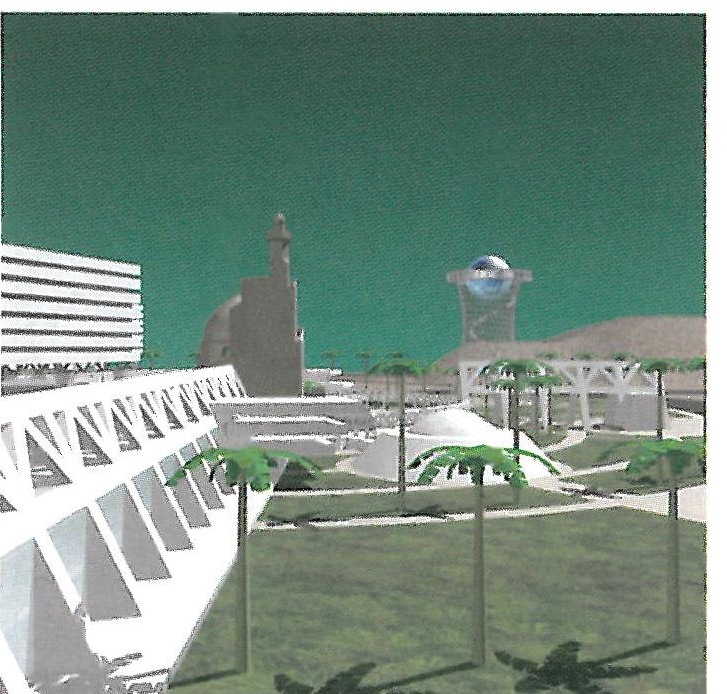

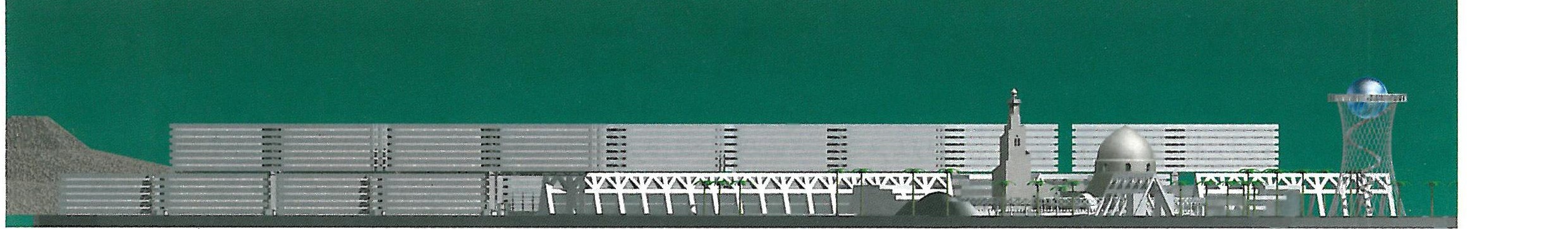

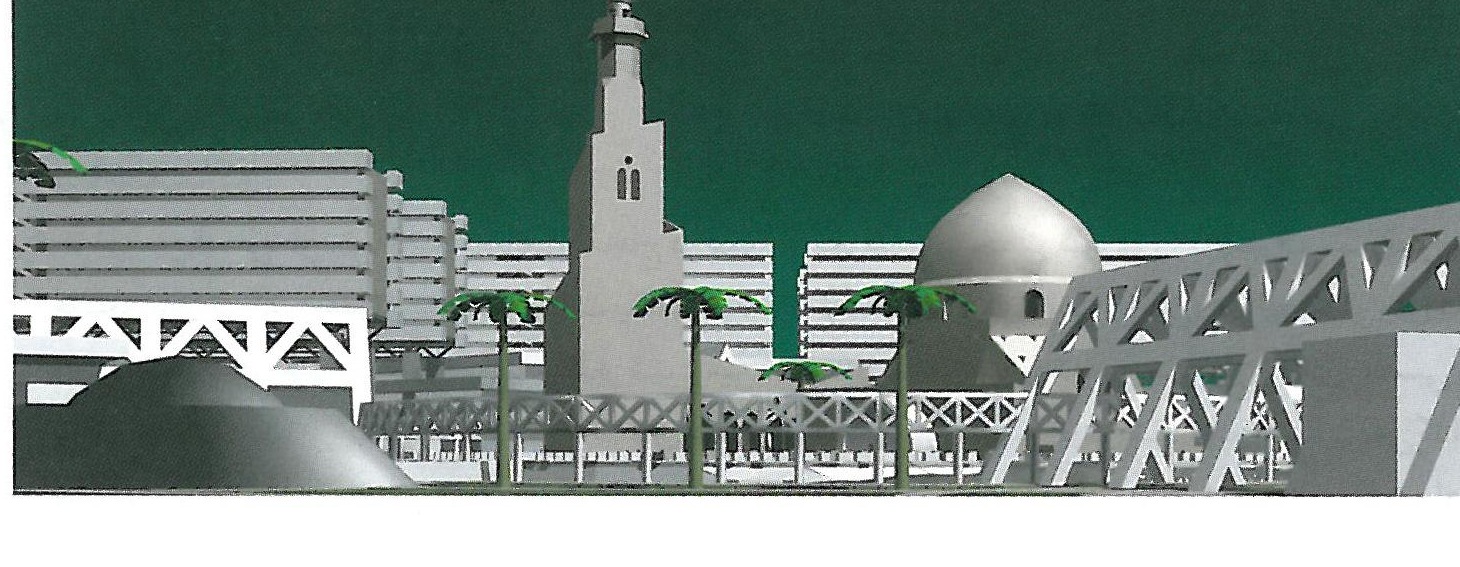

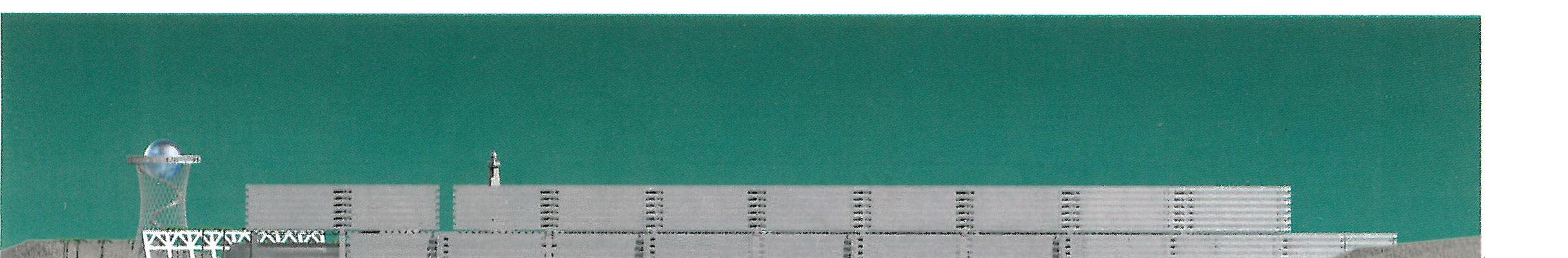

برنده سوم بخش حرفهای — مهندسین مشاور اثر
- مدیر پروژه: احمد ابریشمی
- مدیر طراحی: کورش رفیعی
- مدیر هماهنگی: شروین ابریشمی
- همکاران طراح: فواد سینائی، زینالعابدین بنائی، مانی ایمانی
- بخش کامپیوتر: آرمان مصدقی، فرامرز نیاکان، کورش گل نبی، حمید افتخاری
- بخش سازه: محمد شمشادی، مانی ابریشمی
- طراح گرافیک: حسین شهرابی

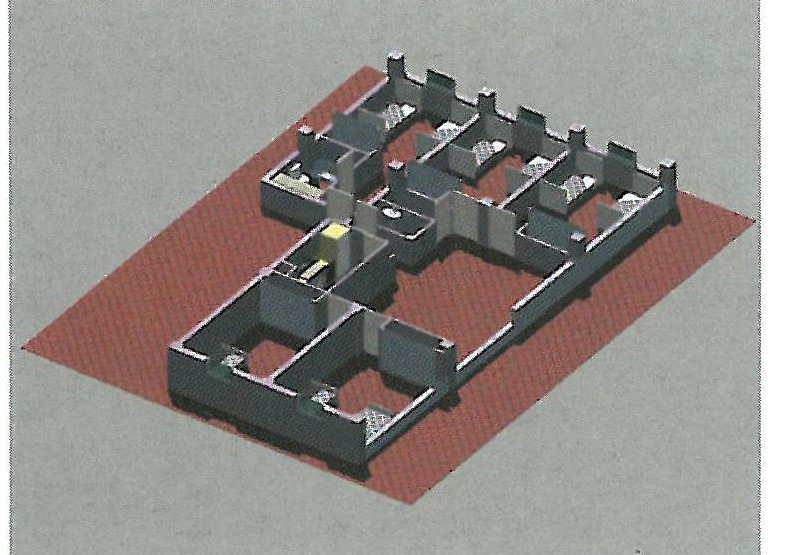

هدف برگزارکننده مسابقه طراحی مجموعهای است که ضمن اسکان یکصد هزار زائر بیت الله الحرام شامل کلیه فضاهای جنبی، خدماتی، گردشگری و تفریحی امنیتی، فرهنگی، درمانی، تجاری، ترمینال اتوبوس و پارکینگهای مورد نیاز باشد.
این فضاها علاوه بر خدمت به زائران ساکن در محل، مورد استفاده مراجعه کنندگان نیز قرار خواهد گرفت. ارتفاع ساختمانها بر اساس ضوابط شهرداری مکه حداکثر ۸ طبقه تعیین شده بود.
۴۴ شرکت کننده حرفهای از سرتاسر جهان و ۱۴ دانشجو در مسابقه مذکور حضور یافتند. و طرح ارائه شده توسط مهندسان مشاور اثر از ایران حائز رتبه سوم گردید.
کره زمین در نظم خاص منظومه شمسی به جایگاه استقرار آدم اختصاص یافت. خاتمه ادیان به مثابه پیکره نجات بخش بشریت بر حضرت محمد (ص) نازل شد. و مکه معظمه قلب همیشه تپنده اسلام لقب یافت. و مسجد سمبل نمادین اسلام در اقصی نقاط جهان گشت.

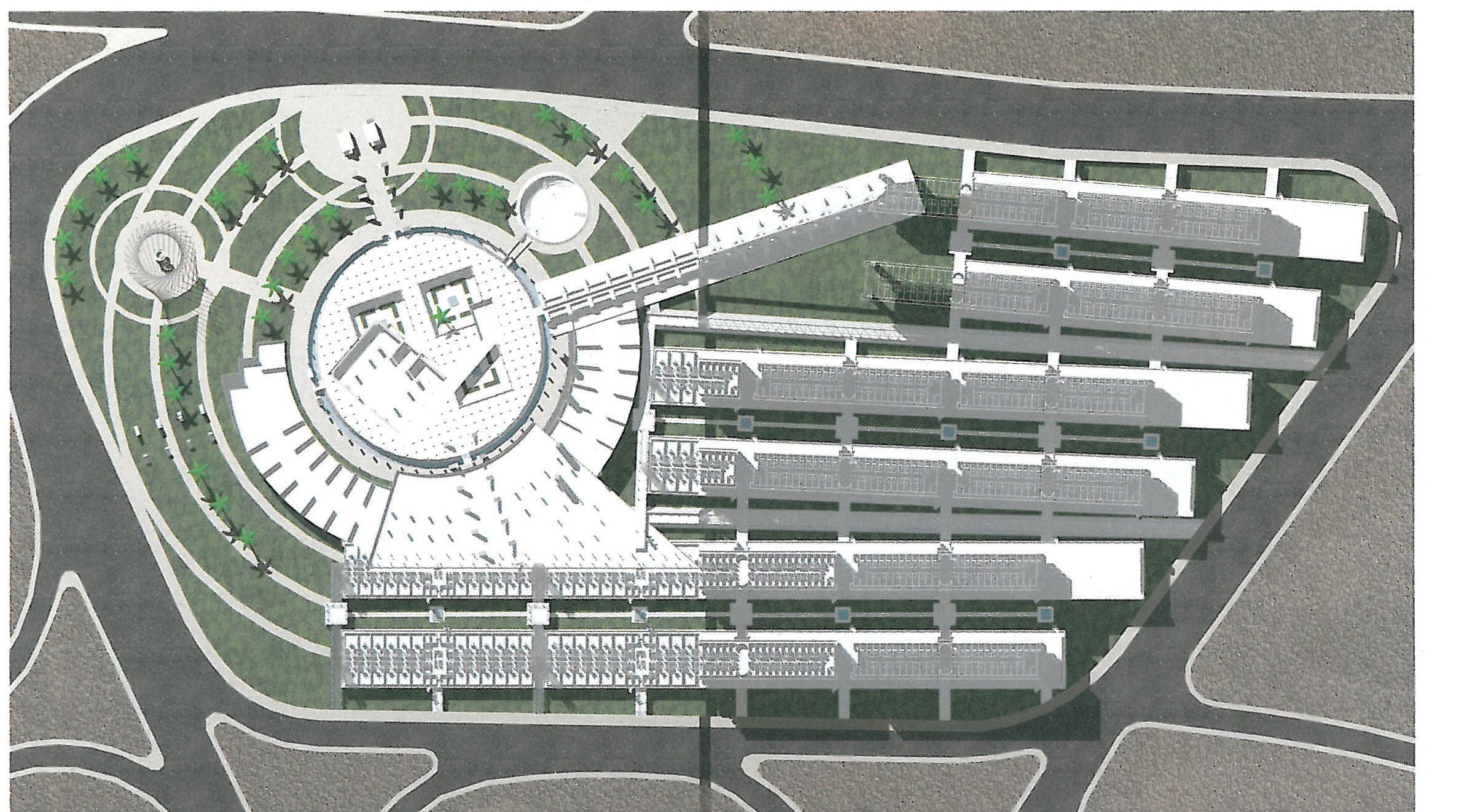

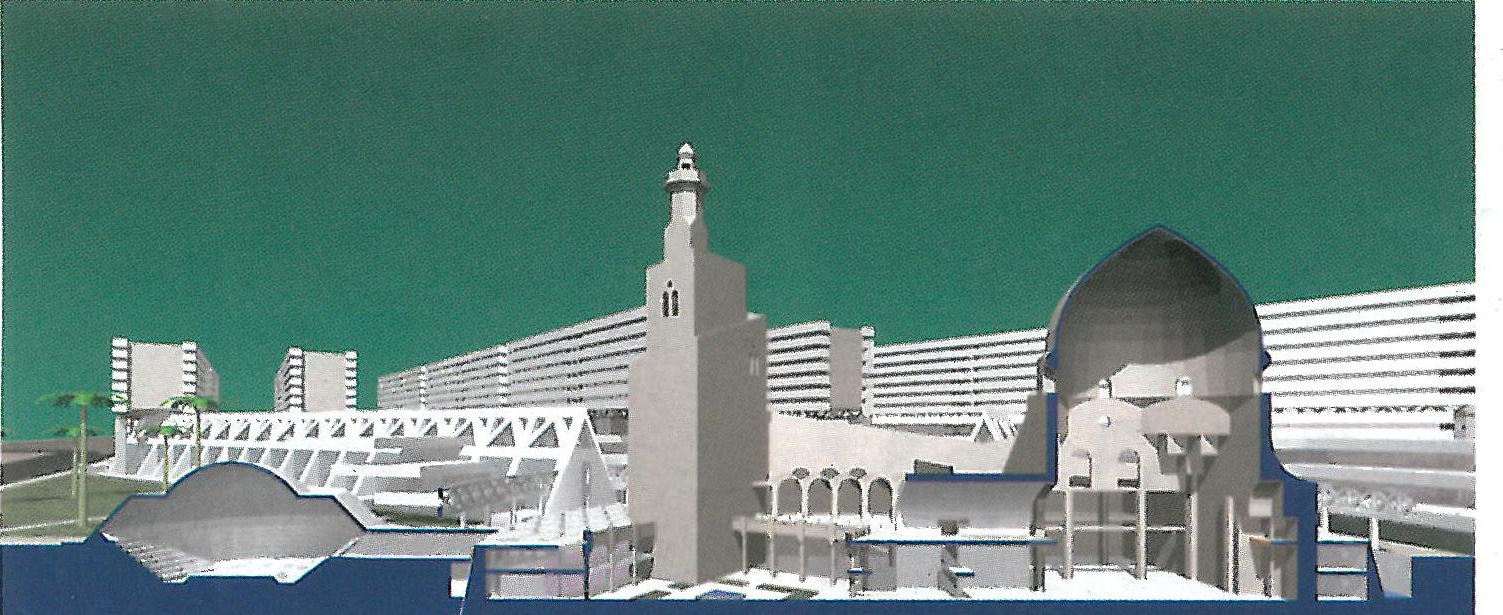

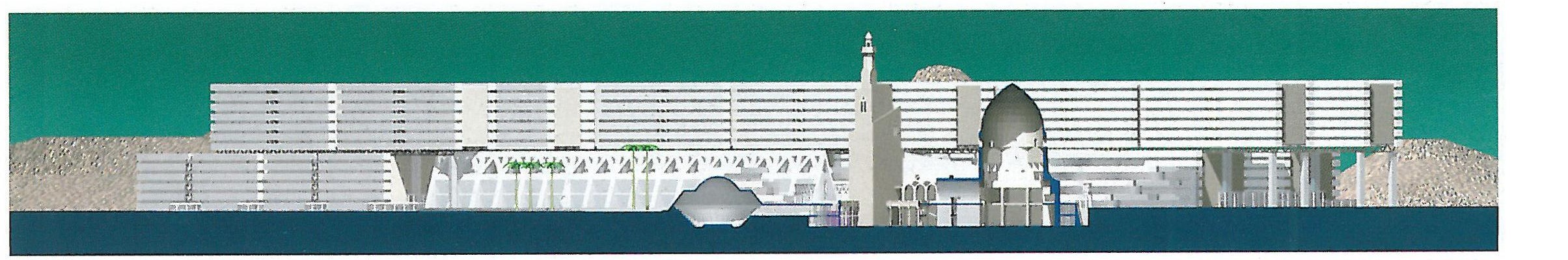

در طراحی مجموعه، مکه معظمه با حاکمیتی مطلق و قبله گاه مسلمانان جهان مورد نظر قرار گرفته و استخوان بندی پروژه الگویی است از منظومه شمسی که نشانی از کل هستی را در بر دارد. مسجد مجموعه مرکزیت اصلی داخلی را دارا است و سایر عناصر طرح با توجه به مرکز بودن مسجد استقرار یافته اند.

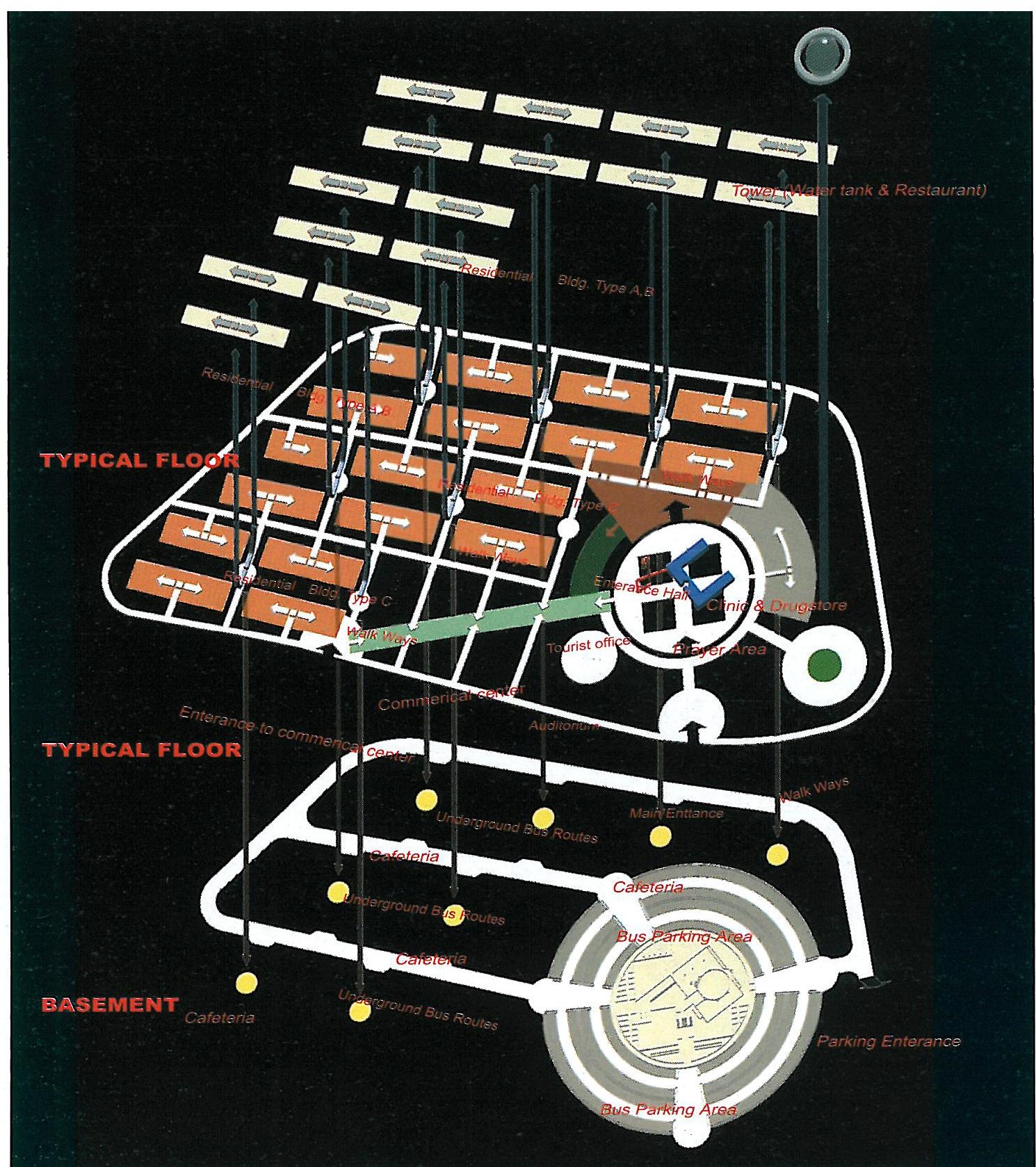

فضاهای مسکونی با اندیشه گسترش و جهان شمول بودن اسلام و نیز توجه به پیرامون مجموعه یعنی مکه معظمه به صورت شعاعهایی از مرکز مجموعه ساطع شده اند و سایر اجزا طرح مانند مراکز خدماتی به مثابه سیارات منظومه شمسی در گردش به دور خورشید (مسجد) جایگزین شده اند.
تشخص سیاره زحل در منظومه شمسی انگیزه تفکر به طراحی نمادی از سیاره زحل بر فراز برج ۸۰ متری مجموعه شد، که ضمن القاء ایده اصلی طرح به بیننده به عنوان یک المان شهری مورد نظر کارفرما (رستوران گردان) نیز خودنمایی می کند. ورودی اصلی مجموعه از میدان وسیعی است که عناصر خدماتی آنرا احاطه کرده اند و قلب مجموعه (مسجد) با انحرافی از مرکز دایره به سمت قبله جهت یافته است.
این میدان با وظیفه ارتباط اصلی مجموعه همواره زنده و پویا است و حیاطهای چهارگانه گود نشسته مرکز میدان فضاهای فرهنگی مدرسه و کتابخانه را شکل داده و رسمیت بیشتری به محیط بخشیده اند. گود نشستن حیاطها منطق اقلیم منطقه را به دنبال دارد.
ورودی و فضای انتظار بخش های مسکونی از میدان تغذیه و در سایه رواقهای سرپوشیده به فضاهای مسکونی متصل می گردند.
نظر هیئت داوران
نظر هیئت داوران در مورد طرح مذکور به شرح ذیل اعلام شد: «توانایی این طرح در سازماندهی عملی و کاربردی آن و نحوه جانمائی واحدهای مسکونی است. توزیع متنوع لابیها در مجموعه مسکونی از یکنواختی طرح کاربردی کاسته و دسترسی به مجموعه مسکونی را تسهیل مینماید. مکانهای عمومی بویژه فضاهای اطراف مسجد اصلی، یک ساختار سازمانی قوی و جذاب را نسبت به آنچه در طراحی مجموعههای مسکونی به کار گرفته شده است القا مینماید.»
لازم به ذکر است که نفرات اول و دوم به ترتیب از کشورهای ترکیه و مصر برگزیده شدهاند.

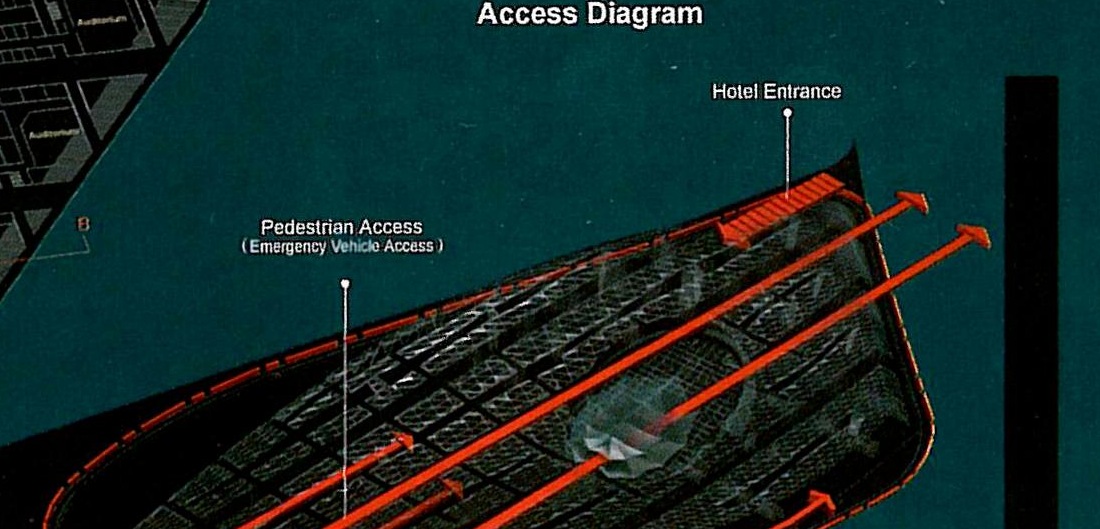

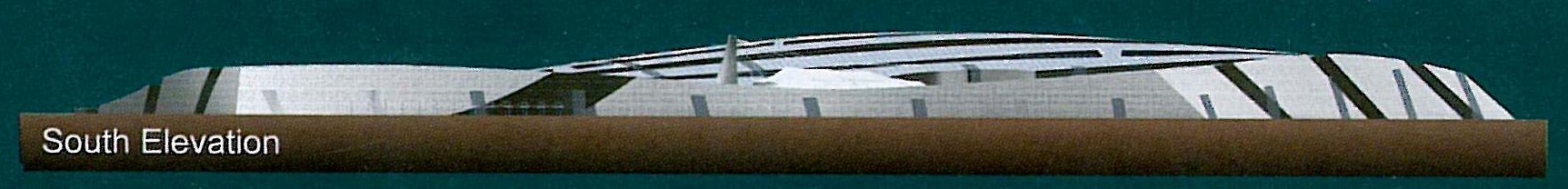

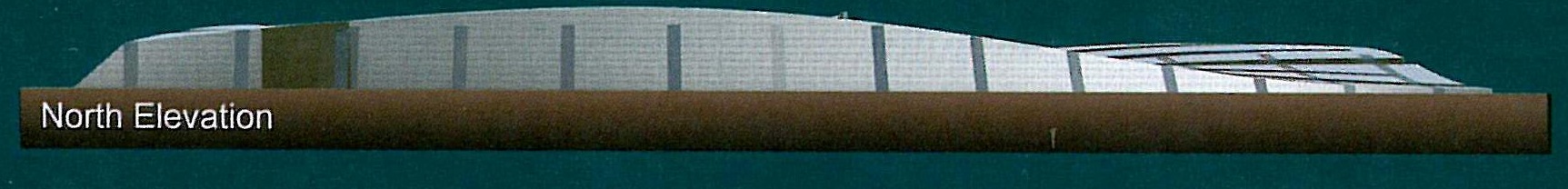

طرح مورد تقدیر ویژه هیئت داوران — شهوند یوسفی زاده (مهندسین مشاور آرشیکام)

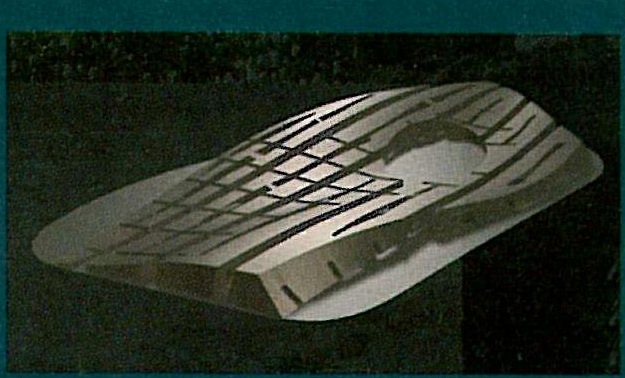

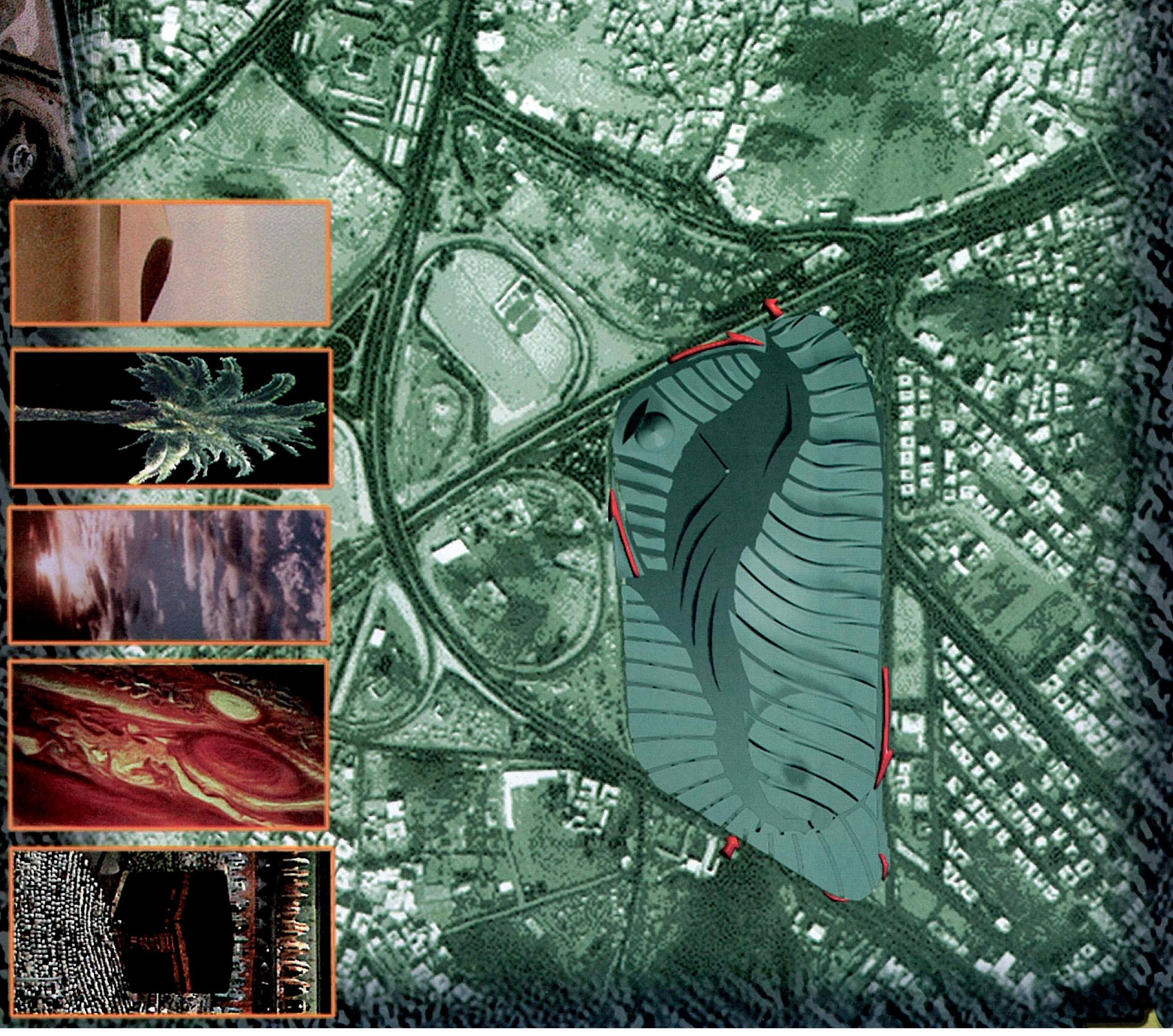

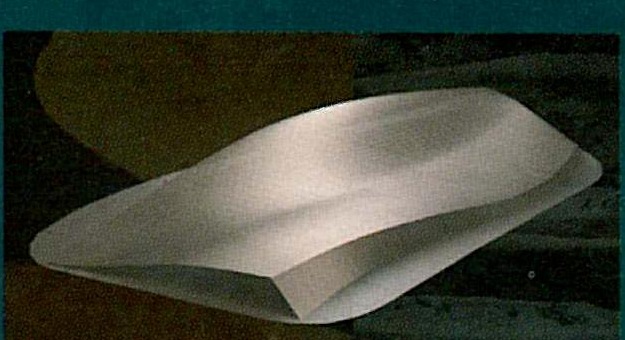

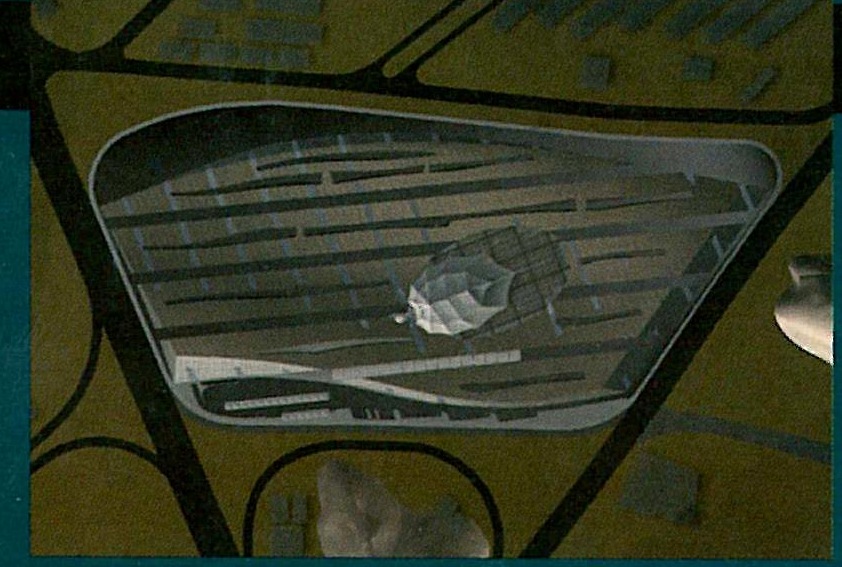

فرم کلی مجموعه، مونومانی با الهام از طبیعت میزبان خود، صحرا، و خطوط نرم کوهها، تپه ها، و دره های آن است و استقرار حجم به عنوان نشانه ای (Land Mark) در میان احجام کوبیک شهری، تمثیلی است از احترام به ارزشهای نمادین و ویژگیهای بصری نهفته در منطقه حجاز، چهار چوب و نتیجه معمارانه از فرم حجمی آزاد پروژه در چهار مرحله بدست آمده است:
- ایجاد یک مرکزیت به صورت یک گشایش عظیم بیضی شکل.
- ایجاد چهار برش بزرگ موازی در جهت شرقی – غربی که فراهم آورنده گذرگاههای اصلی مجموعه بوده، آن را به پنج ناحیه اصلی کاربردی تقسیم می نماید.

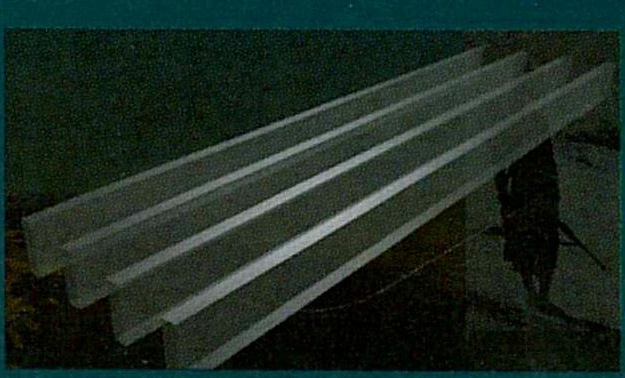

- ایجاد یک سری برش شفاف توسط صفحات مرز بندی شده ای که تحت تاثیر دو قطب موثر بر سایت، کوه نور در شمال و خانه کعبه در جنوب غربی، به ترتیب در فضا و در پلان آرایش گرفته اند.

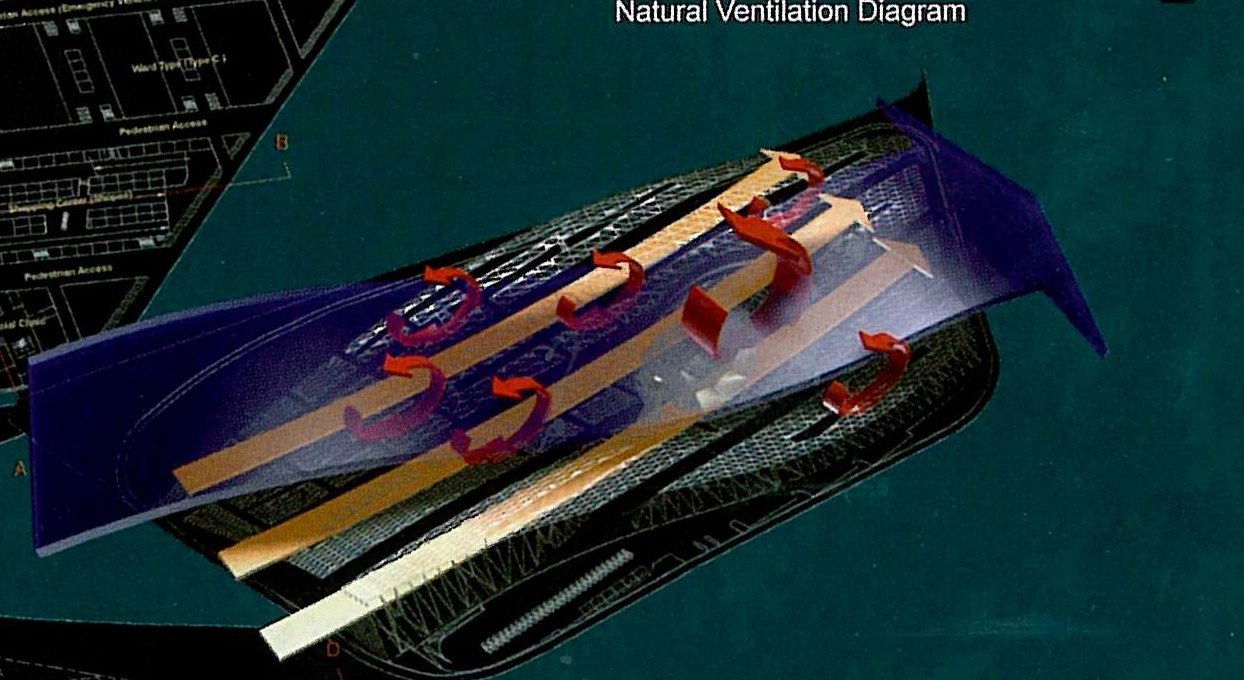

- ایجاد یک سری بازشوی موازی و باریک با فرمهای آزاد و مواج در داخلی ترین قسمتهای کاربردی مجموعه که نور و گردش هوا را به عمق توده حجمی می برند.

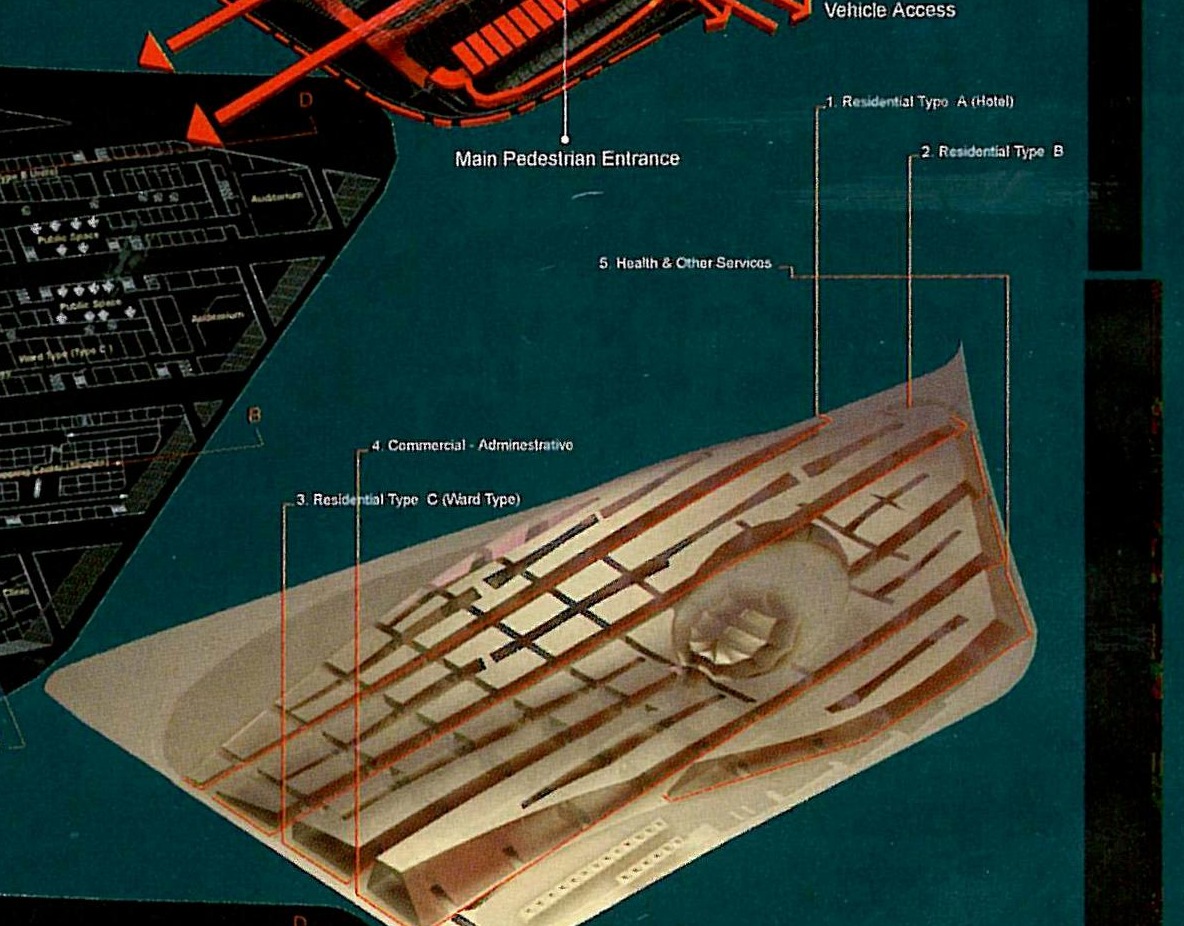

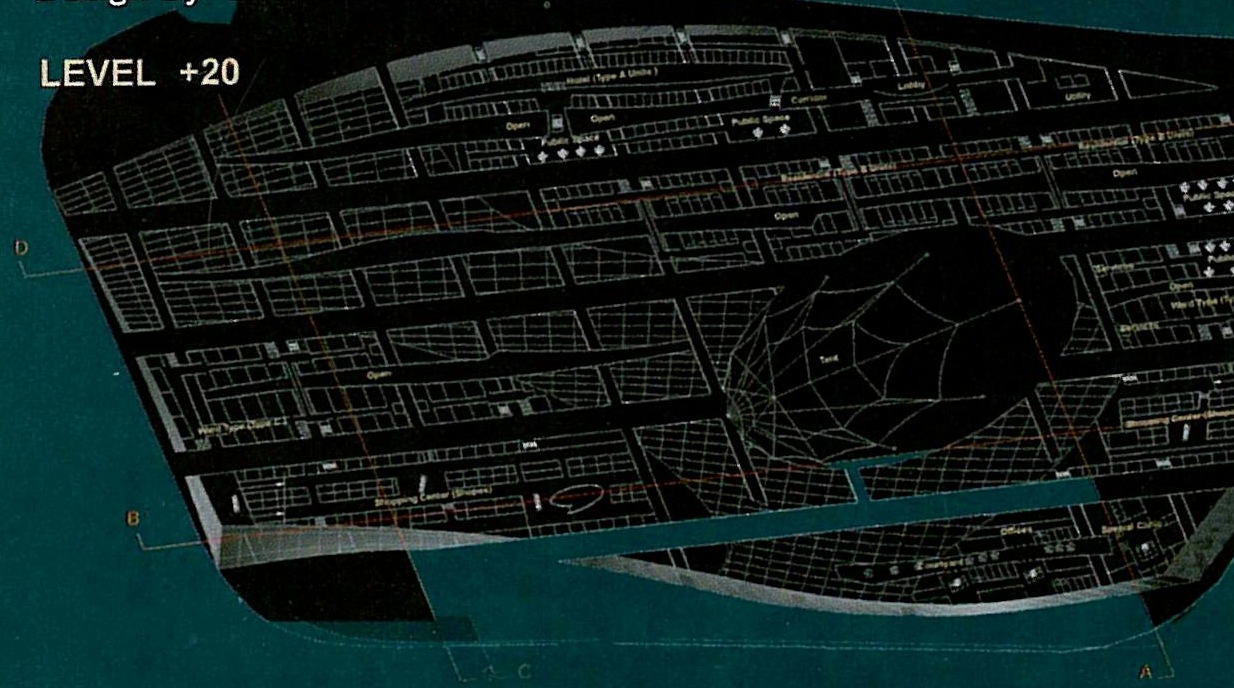

آرایش فضایی کاربریها
فضاهای کاربری مجموعه بر اساس برنامه خواسته شده در پنج ناحیه اصلی شکل گرفته شده در حجم پیش بینی شد.
- ناحیه اول و شمالی ترین قسمت به سکونتهای نوع یک با استاندارد هتلهای رایج اختصاص یافته است.
- ناحیه دوم در برگیرنده سکونتگاههای نوع دوم به صورت واحدهای چند اتاقی با امکان سرویسهای مشترک می باشد.
- ناحیه سوم شامل اتاقهای بزرگ اسکان با حداقل سرانه است.
- ناحیه چهارم، راستای تجاری مجموعه بوده که ورودی اصلی کل مجموعه نیز از آن می گذرد.
- ناحیه پنجم واقع شده در جنوبی ترین قسمت مجموعه شامل بخشهای درمانی، اداری و خدمات جانبی است.
گشایش بیضی شکل بزرگ مجموعه با قابلیتهای چند بعدی کاربری خود و به همراه موقعیت قرارگیری نقطه عطف مجموعه را شکل داده است. این صحن بیضی شکل با توجه به نحوه قرارگیری، در دل حجم و در جوار راستهٔ تجاری مجموعه های سکونتگاهی نقش یک میدان را بازی می کند و از سوی دیگر با بکارگیری یک سایبان بزرگ چادری و یک منار مرتفع که سازه کششی چادر را حمل می کند در هنگام نماز مبدل به مسجدی می شود که یادآور فرم و سادگی اولین مسجد اسلام است.
- همکاران طرح:
- دستیاران طراحی: حامد صادق زاده، ابراهیم توانا
- مطالعات: آذین معالج، حمید رضا ناصر نصیر
- ترسیم و گرافیک کامپیوتری: مریم حاجی حسینعلی، امیر عباس شیرازی، آرش افشار احمدی
- ترجمه: شادی اردلان
- با تشکر از راهنمائیای آقای مهندس رضا دیشیدی
رای هیئت داوران
علی رغم وضوح کم معرفی خواسته های برنامه، این طرح، تجربه ای جسورانه و متهورانه است برای خلق فرم های مدرن معمارانه در محیطی سنتی. تلاش این پروژه برای احتراز از پیشنهاد طرحی سنتی و رویکرد به سوی فرم های طبیعی، طرح مفهوم پردازانه (Conceptual) جذابی را پدید آورده است که به عقیده داوران می تواند به طراحی قابل اجراء تبدیل گردد.

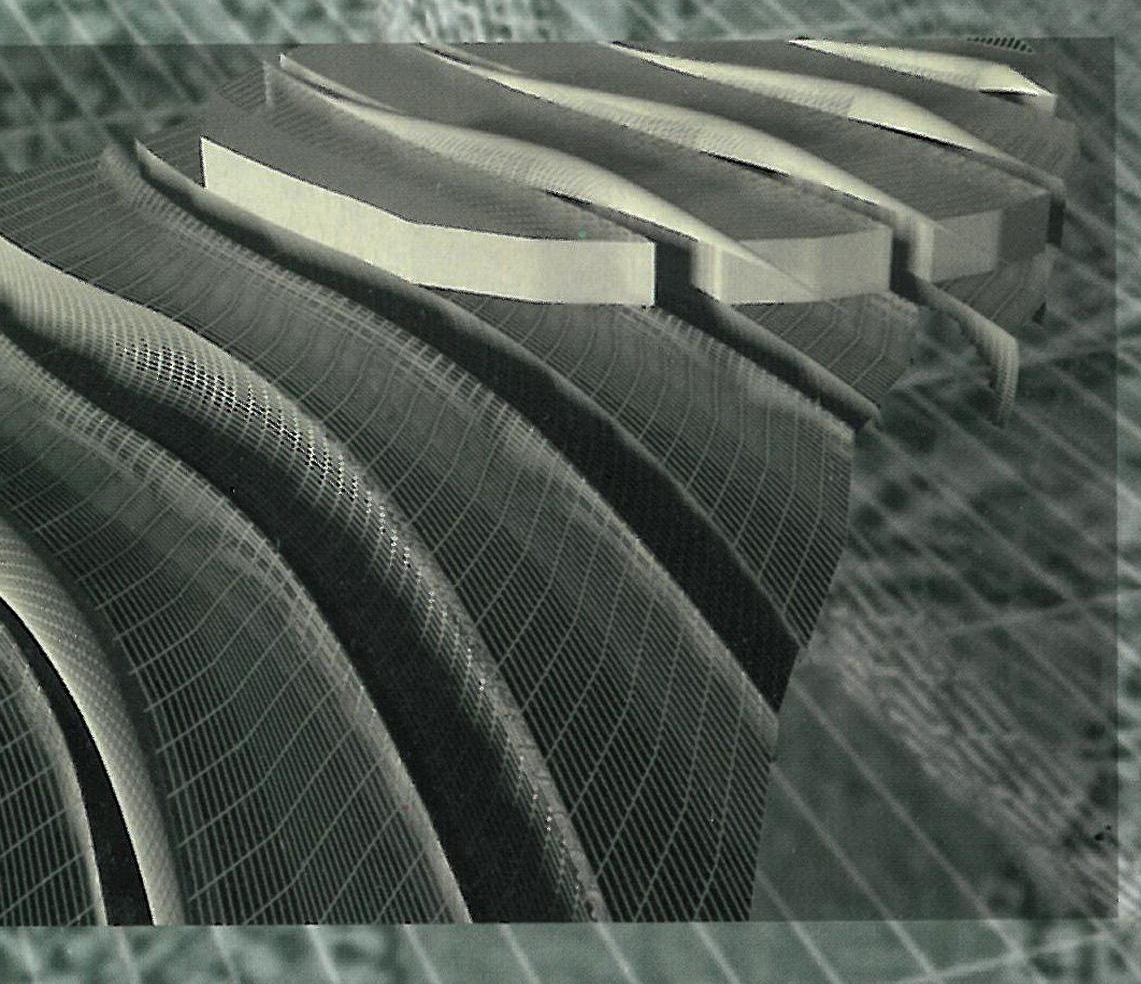

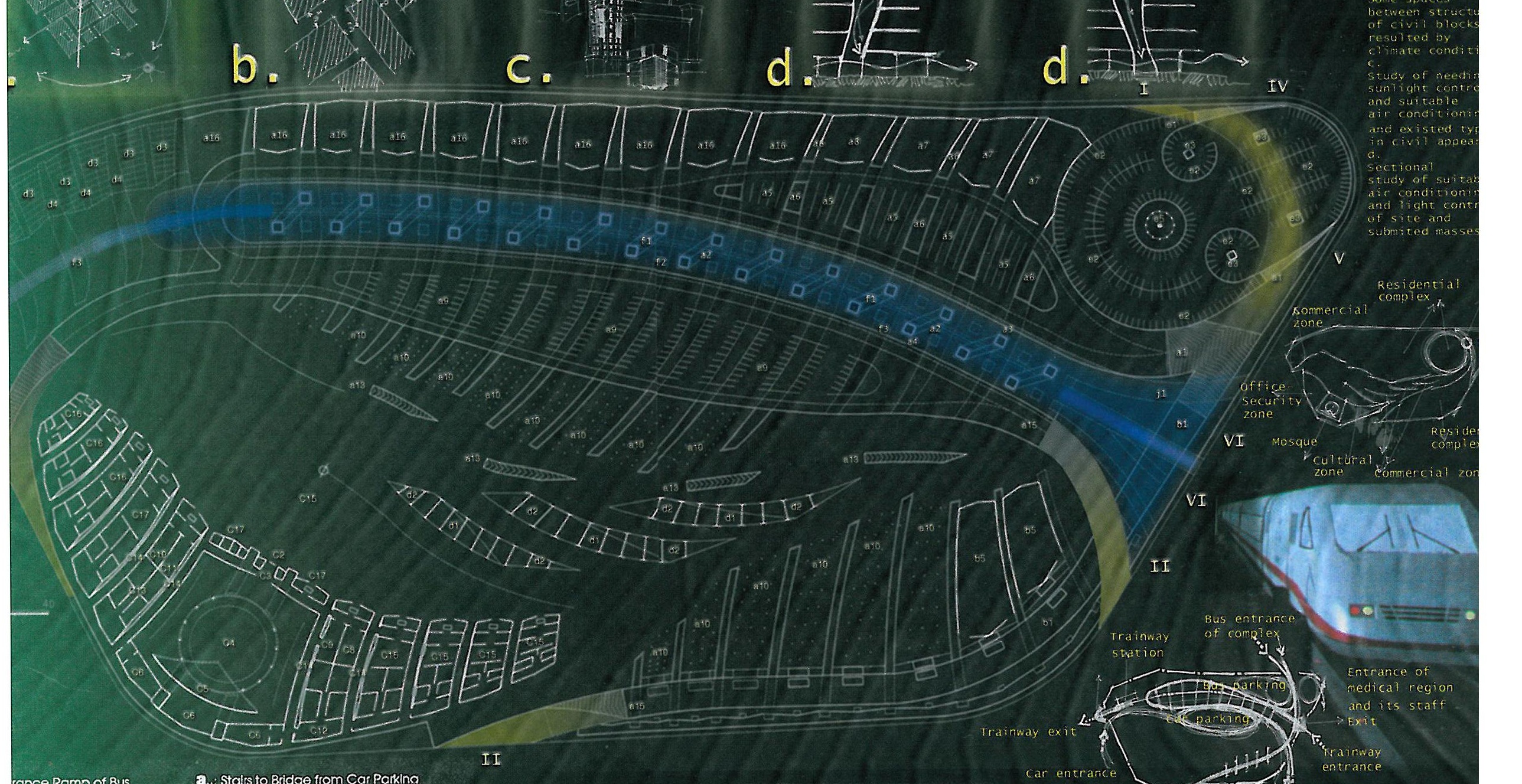

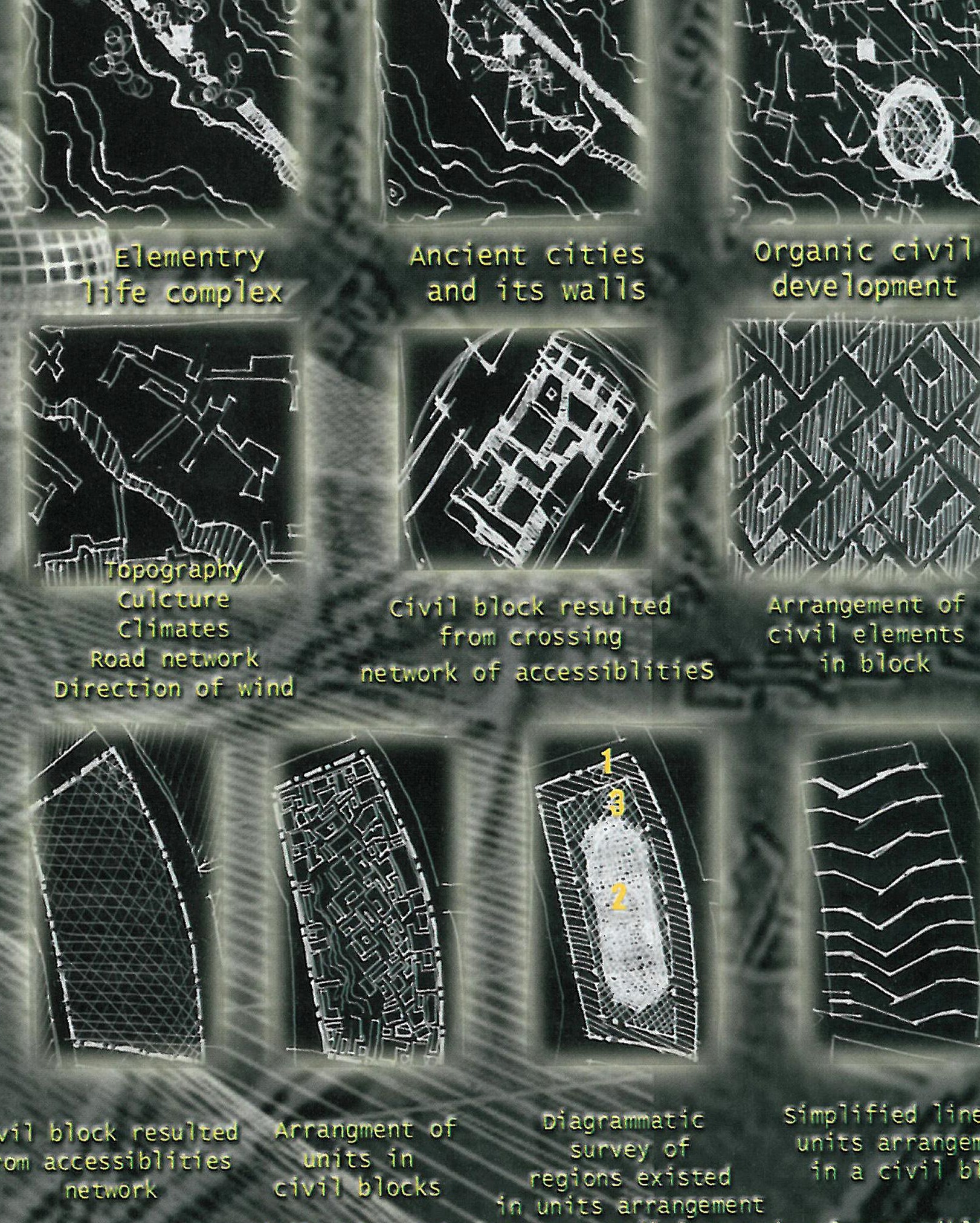

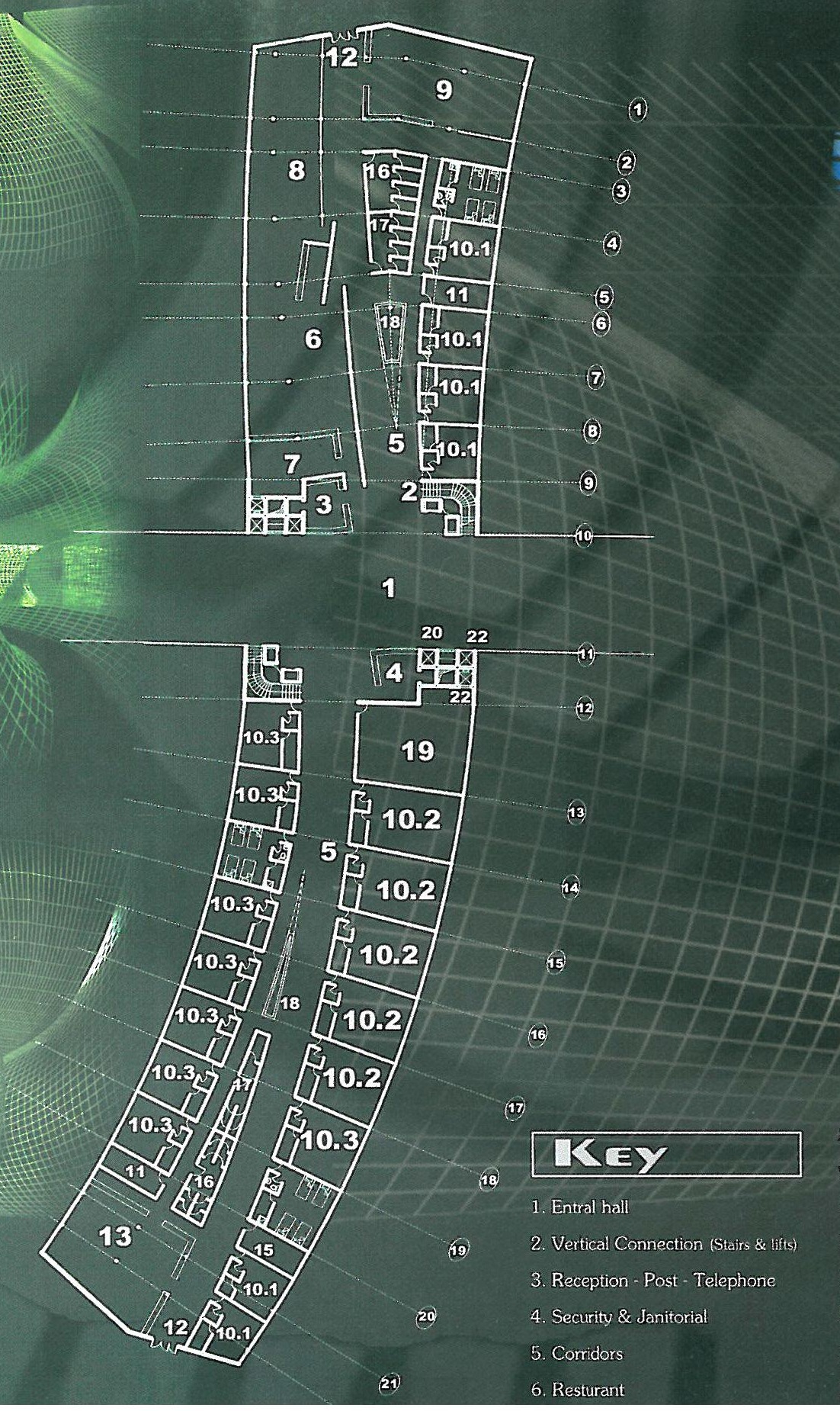

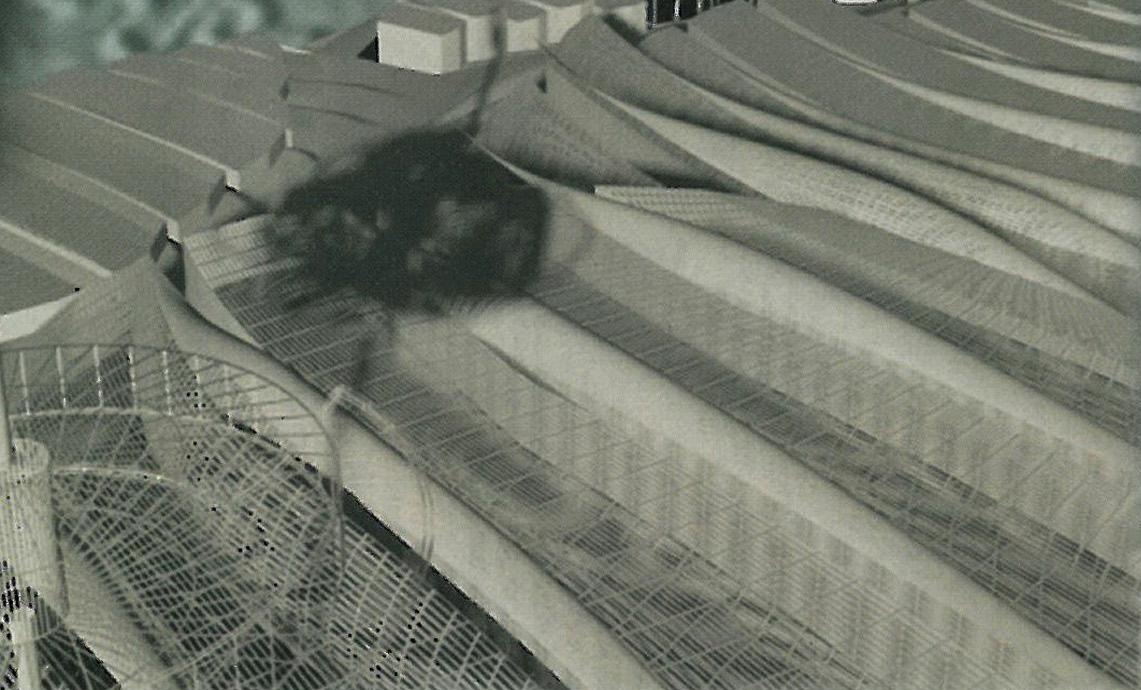

برنده جایزه دوم بخش دانشجوئی — مقصود ابراهیم زاده، دانشگاه آزاد تبریز
- مشاور طرح: کاظم فیروزمند
- همکاران طرح: صمد پور موسوی – محمد تقی صفری
- ترسیم رایانهای: علی حمیدی – حامد اصل زاد
- استاد راهنما: دکتر منوچهر مزینی
تمرکز زدایی
اسکان و جابجایی یک صد هزار زائر مستلزم تدابیر مناسب در سایت است. هدایت این جمعیت به یک فضای محدود و عبور آنان از مسیری به نام پیش فضا با تنگناها و مشکلات زیادی مواجه خواهد بود. با توجه به تعداد زائران و اهمیت زمان نقل و انتقال مراجعه کنندگان، پیشنهاد میشود مراجعه به مجموعه به صورت غیرمتمرکز (از مدخلهای متعدد) صورت گیرد. در طرح پیشنهادی این امر از طریق محور ورود و خروج اصلی و آسانسورها و پلههای هر بلوک امکانپذیر خواهد بود.
دستیابی به پارک مجموعه و اتوبوسها (در طبقه زیر زمین) و تراموا (در طبقه همکف) از همان محور افقی اصلی و محورهای عمودی (آسانسورها و پلههای هر بلوک) صورت میگیرد.
رویه پایینی
شیبی که از انعطاف این رویه در ضلع غربی مجموعه به وجود میآید دسترسی پیاده به آن را شامل میشود. این مسیر شامل عبور از صحن مسجد مجموعه است. فضاهایی نیز با کارکردهای مطابق برنامه اعلام شده در این رویه جانمایی شده است. مهمترین این کارکردها پارک مجموعه است. این فضا در ادغام با فضاهای زیر طراحی شده است:
- مسیرهای حرکتی خودروها
- آسانسورها و پلههای ارتباطی واحدهای مسکونی
- ایستگاههای سوار و پیاده کردن برای اتوبوس ها
- توقفگاههای خودروهای سبک و سنگین
- بار اندازها و انبارهای لازم مجموعه
- تأسیسات مرکزی مجموعه
ارتفاع فضای پارک فاصله بین سطح رویه پایین تا کف اولین طبقه بلوکهای مسکونی را شامل میشود. این فاصله به دلیل شیب رویه در نقاط مختلف سایت متغیر است که بیشترین مقدار آن ۱۴ متر خواهد بود.
رویه بالایی
رویه بالایی مجموعه، دسترسی اصلی پیاده زائران برای رسیدن به فضاهای استراحت (بلوکهای مسکونی) است. مسیری برای عبور خودروها در این رویه پیش بینی شده است که در صورت ضرورت با توجه شیب مجاز طراحی شده، خودروهای لازم مانند خودروهای کمک رسانی، آمبولانس، پلیس و خودروهای آتشنشانی میتوانند از آن عبور کنند.
در بخش جنوب غربی مجموعه دو رویه طرح با هم ادغام شدهاند. محدوده صحن مسجد و پارک مجموعه با جدا شدن دو رویه از هم مشخص شده است. این گونه ارتباط فضاها (جدا شدن دو رویه از هم) برای دسترسی به واحدهای تجاری در طول مسیر و فضاهای مسکونی نیز پیشنهاد شده است. رویه بالایی در انتهای مسیر خود (بلندترین نقاط خود) در ناحیه شمال شرقی مجموعه به طبقه اصلی واحدهای مسکونی شمالی مجموعه ختم میگردد. در این طبقه کلیه خدمات عمومی لازم برای زائران مانند پذیرش مرکزی، رستوران مرکزی پیشبینی شده است.
طبقه همکف
طبقه همکف در طرح فقط به نواری معلق در فضای پارک محدود میشود. این طبقه برای تعبیه ایستگاههای تراموا و جادههای جانبی آن برای سرویسدهی و خدماترسانی به بلوکهای مسکونی پیشبینی شده است. آسانسورهای انتقال زائران (توسط تراموا) و آسانسورهای خدماترسانی به بلوکها به طور مجزا از هم در این طبقه در نظر گرفته شده است.
فضای نورگیری بلوکها
مطلوبترین شیوه نورگیری فضاها در منطقه ویژگیهای زیر را داراست:
- کم بودن مساحت نورگیرها.
- کنترل نور فضاها از طریق سایبان یا تورفتگی نورگیرها از نماها.
- عایقبندی مناسب نورگیرها برای جلوگیری از نفوذ حرارت به فضاهای داخل.
- ایجاد فاصله بین بناها برای تهویه مطلوب.
حد فاصل دو بلوک، فضایی به عرض متغیر ۵ تا ۱۰ متر، فضای نورگیری بلوکهای طراحی شده را شکل میدهد. در بالاترین بخش این فضا برای کنترل و هدایت مطلوب نور میتوان از صفحاتی برای انعکاس نور لازم به سطوح خارجی بلوکها استفاده کرد. طولانی بودن روزهای آفتابی در منطقه این امکان را فراهم میسازد که این صفحات برای جذب انرژی خورشیدی مورد استفاده قرار گیرند.
تراموا
استفاده از تراموا به دلیل برخورداری از سرعت بالا و اشغال فضای محدود در مجموعه پیشنهاد شده است و بخش عمدهای از انتقال و جابجایی زائران و ترافیک مجموعه در زمان مورد نظر را برعهده خواهد داشت. مسیر ورود تراموا همتراز با طبقه اول (ارتفاع بالای همکف) از ضلع شرقی مجموعه است. ایستگاههای سوار و پیاده شدن مسافران در طبقه همکف خواهد بود. آسانسورها و پلههای منتهی به طبقه همکف ارتباط عمودی را امکانپذیر میکند. مسیر خروج تراموا از مجموعه پس از عبور از سطح شیبدار و رسیدن به ارتفاع مجاز در ضلع غربی سایت پیشبینی شده است.
اتوبوسهای ویژه مجموعه
اتوبوسهایی ویژه برای انتقال و جابجایی زائران برای مجموعه پیشنهاد شده است. مسیر ورودی این اتوبوسها با توجه به موقعیت سایت در پلان شهری و دسترسیهای موجود برای ارتباط با حرم و اماکن مذهبی دیگر، از ضلع شمالی مجموعه است. ایستگاههای سوار و پیاده کردن زائران بین آسانسورهای منتهی به زیر زمین برای سهولت حرکت به صورت مورب طراحی شده است. به دلیل ازدحام جمعیت در ایام حج برای مراجعه به اماکن مذهبی در مدت زمان محدود، توقفگاهی نیز برای انتظار اتوبوسهای بیشتر، خارج از ایستگاه در نظر گرفته شده است.
خودروهای شخصی
برای زائران و مراجعه کنندگان با خودروهای شخصی مسیر ورودی ضلع شرقی مجموعه پیشنهاد شده است. توقفگاهی برای این خودروها در این مسیر قرار دارد.
سازه
سازه واحدهای طراحی شده طبق برنامه پیشنهادی بتن مسلح پیشبینی شده است. تکرار مدول و تغییر نظامیافته مساحتها در بلوکها امکانی برای طرح پیشساخته پروژه محسوب میگردد. در طبقه زیرزمین به دلیل اهمیت فضاها (پارک مجموعه، مسیرهای حرکتی اتوبوسها، ایستگاههای اتوبوس، پارکینگها) ستونگذاری در فواصل معین صورت میگیرد. از ارتفاع طبقه اول در بلوکها این محدودیت وجود ندارد و میتوان طبق محورهای مشخص شده در پلان الگو بر اساس فاصلههای رایج ستونگذاری کرد.
تأسیسات مجموعه
فضایی به ارتفاع ۲/۵ متر و به عرض نوار معلق مسیر تراموا در روی طبقه همکف برای کنترل و هدایت سیستمهای تأسیساتی لازم مجموعه پیشبینی شده است. این فضا از طریق کانالهای عمودی با بخشهای مرکزی هر بلوک ارتباط مییابد. فضاهای اصلی و مرکزی تأسیسات مانند موتورخانه، تصفیهخانه در ناحیه جنوب شرقی سایت جانمایی شده است.
نظر داوران
جایزه دوم RZS/۸۳۴: مقصود ابراهیم زاده از دانشگاه آزاد اسلامی تبریز. نظر داوران: این طرح مبتکرانه، کارایی فرمهای معماری نوین را جلوهگر میکند. نقشه موقعیت شهری (پلان سایت) بسیار اندیشمندانه طراحی شده و جابجایی زائران را به خوبی میسر ساخته است. فرمهای ساختمانی با روند بسیار مفصل خود با جزئیات تمام در راستای برنامه پیش بینی شده مجموعه است. هیئت داوران، مراتب تحسین و تقدیر خود را از ابداع و ترکیب ابتکاری ارائه رایانهای و روشی که بیشتر گرایش سنتی دارد ابراز میدارد.
اطلاعات کامل مسابقه در سایت مهراز قابل دریافت است: http://www.Avand.net/Mehraz/awards/awards.htm — E-Mail: Mehraz@Avand.net
